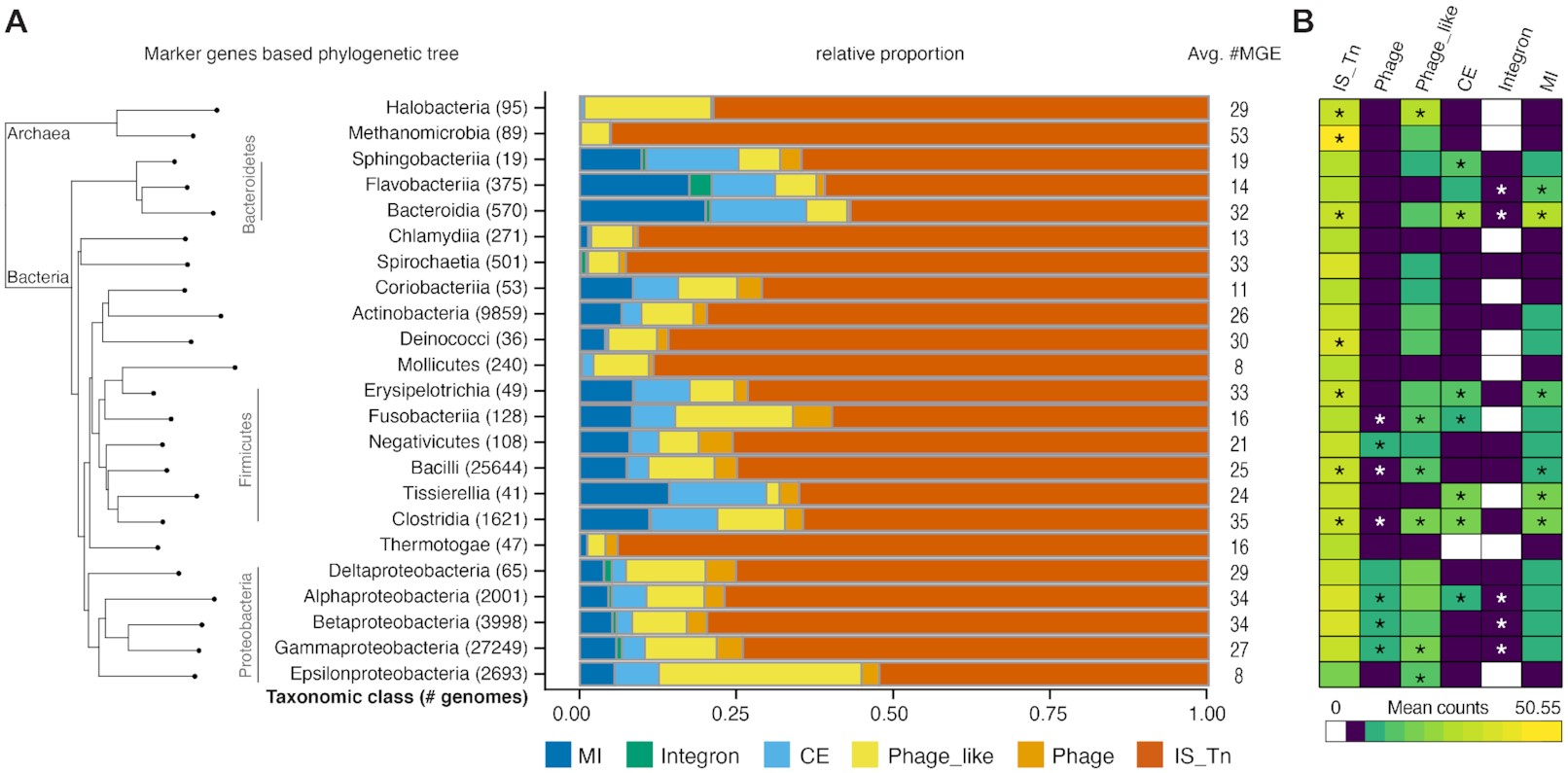

Figura 3

Distribución Taxonómica de los Elementos Genéticos Móviles

A. Prevalencia de las categorías de MGEs y predominio de los elementos transponibles en distintas clases taxonómicas (con al menos 10 genomas), ordenadas según la filogenia basada en genes marcadores taxonómicos (38).

B. Asociación de las categorías de MGEs (promedio de MGEs por especie) con diferentes clases taxonómicas (prueba de rango de Wilcoxon, * indica un valor de P < 0.05 después de la corrección de Bonferroni).

library(tidyverse) # Manipulacion de datos
library(reshape2)
library(phytools)  # Manipulacion de arboles filogeneticos
library(ape)
library(viridisLite)
library(viridis)
library(scales)
library(cowplot)

PASO 1: Importar datos

tax <- read_tsv("data/raw_data/species_with_atleast_2genomes.list.gz", col_names=F)
db <-read_tsv("data/processed_data/mge_bins_per_genome_final.txt.gz", col_names = T)
gs <-read_tsv("data/raw_data/genome_size.txt.gz", col_names = T)
class_tree <- read.tree("data/raw_data/progenomes2_class_tree.nwk")
glist <- read_tsv("data/raw_data/genome_status_supplementary_tableS2.txt.gz", col_names = T)

Cargar paleta de colores

# Paleta general de colores
colc <- c("#D55E00", "#E69F00", "#F0E442", "#56B4E9", "#009E73", "#0072B2","#CECCCC")
names(colc) <- c("IS_Tn", "Phage", "Phage_like", "CE", "Integron", "MI", "Cellular")

Cargar funciones

source("scripts/phylo_function.R")

PASO 2: Manipulación y Limpieza de los datos

# Obtener los genomas con la mas alta calidad
glist_high <- glist %>%
  filter(genome_quality == "high")

# Renombra las columnas del dataframe tax para un nombre más legible
colnames(tax) <- c("specI", "genomeID", "kingdom", "phylum", "class", "genus")

# Reestructura la base de datos 'db' de formato ancho a largo usando reshape2::melt
mdb <- db %>% reshape2::melt()

# Renombra las columnas de la base de datos reestructurada para claridad
mdb <- mdb %>%
  dplyr::rename(mge = variable, count = value, genomeID = 'Genome') %>%
  # Filtra para incluir solo los genomas de alta calidad (genomas en glist_high$genome)
  filter(genomeID %in% glist_high$genome)

PASO 3: Data.frame con combinaciones

Datos de formato

Crear un data.frame que contenga para cada specI para cada MGE: recuentos genómicos (genomeCnt),

conteos totales (cnt_tot),
promedio de recuentos entre genomas (avg_cnt),
número de genomas en los que estaba presente el MGE (pa),
la fracción de genomas con el MGE presente (frac) más información taxonómica

# Selecciona las columnas necesarias para trabajar con los datos
mdb_cnt <- mdb %>% select(1, 7, 8)
# Obtiene los valores únicos de MGE
all_mge <- unique(mdb$mge)

# Inicializa un data.frame vacío donde se almacenarán las combinaciones
db_tax <- NULL

# Itera sobre todos los valores únicos de MGE
for(i in 1:length(all_mge)){
  # Para cada MGE, se agrega una nueva columna 'mge' con el valor del MGE actual
  db_tax_sing <- tax %>% add_column(mge = all_mge[i])
  # Une el data.frame actual con el anterior (rbind), creando una tabla con todas las combinaciones
  db_tax <- rbind(db_tax, db_tax_sing)
}
# Muestra las primeras filas del data.frame resultante
head(db_tax)

# A tibble: 6 × 7
  specI               genomeID             kingdom  phylum         class               genus            mge
  <chr>               <chr>                <chr>    <chr>          <chr>               <chr>            <fct>
1 specI_v3_Cluster1   100053.SAMN02947772  Bacteria Spirochaetes   Spirochaetia        Leptospirales    IS_Tn
2 specI_v3_Cluster201 1000561.SAMN02471202 Bacteria Proteobacteria Gammaproteobacteria Pseudomonadales  IS_Tn
3 specI_v3_Cluster361 1000562.SAMN03114893 Bacteria Firmicutes     Bacilli             Lactobacillales  IS_Tn
4 specI_v3_Cluster371 1000565.SAMN02471991 Bacteria Proteobacteria Betaproteobacteria  Nitrosomonadales IS_Tn
5 specI_v3_Cluster564 1000568.SAMN00255229 Bacteria Firmicutes     Negativicutes       Veillonellales   IS_Tn
6 specI_v3_Cluster565 1000569.SAMN00255226 Bacteria Firmicutes     Negativicutes       Veillonellales   IS_Tn

PASO 4: Contar el número de genomas por especie y clase taxonómica

# Filtra los genomas que están en 'glist_high$genome' y los combina con los recuentos de MGE
db_cnt_all <- db_tax %>%
  filter(genomeID %in% glist_high$genome) %>%   # Filtra para obtener solo los genomas que están en 'glist_high$genome'
  left_join(., mdb_cnt, by = c("genomeID", "mge"))  # Realiza una unión de izquierda con 'mdb_cnt' usando 'genomeID' y 'mge'

# Reemplaza todos los valores NA en el data.frame por 0
db_cnt_all[is.na(db_cnt_all)] <- 0

# Contar el número de genomas por especie y clase taxonómica
db_cnt_all %>%
  # Selecciona las columnas relevantes: 'specI', 'genomeID', y 'class'
  select(specI, genomeID, class) %>%
  # Elimina duplicados, dejando solo combinaciones únicas de especie, genoma y clase
  unique() %>%
  # Agrupa los datos por clase taxonómica ('class')
  group_by(class) %>%
  # Cuenta el número de genomas por cada clase
  summarise(count = n()) %>%
  # Filtra para solo mostrar las clases que tienen más de 9 genomas
  filter(count > 9) %>%
  head()

# A tibble: 6 × 2
  class               count
  <chr>               <int>
1 Acidithiobacillia      18
2 Actinobacteria       9859
3 Alphaproteobacteria  2001
4 Bacilli             25644
5 Bacteroidia           570
6 Betaproteobacteria   3998

# Crear un data.frame de presencia y ausencia
## Agregar información de presencia y ausencia
db_pa_all <- db_cnt_all %>% mutate(presAbs = ifelse(count > 0, 1, 0))

head(db_pa_all)

# A tibble: 6 × 9
  specI               genomeID             kingdom  phylum         class               genus         mge   count presAbs
  <chr>               <chr>                <chr>    <chr>          <chr>               <chr>         <fct> <dbl>   <dbl>
1 specI_v3_Cluster1   100053.SAMN02947772  Bacteria Spirochaetes   Spirochaetia        Leptospirales IS_Tn    22       1
2 specI_v3_Cluster201 1000561.SAMN02471202 Bacteria Proteobacteria Gammaproteobacteria Pseudomonada… IS_Tn     5       1
3 specI_v3_Cluster361 1000562.SAMN03114893 Bacteria Firmicutes     Bacilli             Lactobacilla… IS_Tn     5       1
4 specI_v3_Cluster371 1000565.SAMN02471991 Bacteria Proteobacteria Betaproteobacteria  Nitrosomonad… IS_Tn    24       1
5 specI_v3_Cluster564 1000568.SAMN00255229 Bacteria Firmicutes     Negativicutes       Veillonellal… IS_Tn     3       1
6 specI_v3_Cluster565 1000569.SAMN00255226 Bacteria Firmicutes     Negativicutes       Veillonellal… IS_Tn     2       1

PASO 5: Agrupar todos los genomas por especie (specI)

## Resumir: avg_cnt = promedio de recuento por MGE por especie (specI), frac = fracción de genomas por especie con cada MGE
db_specI <- db_pa_all %>%
  # Agrupar los datos por especie (specI) y MGE
  group_by(specI, mge) %>%
  # Contar el número de genomas por combinación de 'specI' y 'mge'
  summarise(genomeCnt = n(),
            # Calcular el promedio de recuento por MGE por especie
            avg_cnt = mean(count),
            # Calcular la presencia (1) total para cada MGE por especie
            pa = sum(presAbs),
            # Calcular el total de recuentos para cada MGE por especie
            cnt_tot = sum(count)) %>%
   # Calcular la fracción de genomas por especie que tienen el MGE
  mutate(frac = pa / genomeCnt) %>%
  # Unir los datos con la información taxonómica de 'tax' utilizando 'specI'
  left_join(., tax, by = "specI") %>%
  # Eliminar la columna 'genomeID' que no es necesaria
  select(-genomeID) %>%
  # Eliminar filas duplicadas
  unique(.)


## Resumir: avg_cnt = promedio de recuento por MGE por genoma, frac = fracción de genomas con cada MGE
db_genome <- db_pa_all %>%
  # Agrupar los datos por genoma (genomeID) y MGE
  group_by(genomeID, mge) %>%
  # Contar el número de combinaciones de genoma y MGE
  summarise(genomeCnt = n(),
            # Calcular el promedio de recuento de cada MGE por genoma
            avg_cnt = mean(count),
            # Calcular la presencia total de MGE en cada genoma
            pa = sum(presAbs),
            # Calcular el total de recuentos de MGE por genoma
            cnt_tot = sum(count)) %>%
  # Calcular la fracción de genomas con el MGE
  mutate(frac = pa / genomeCnt) %>%
  # Unir los datos con la información taxonómica utilizando 'genomeID'
  left_join(., tax, by = "genomeID") %>%
  # Eliminar filas duplicadas
  unique(.)

Crear data frames separados para los recuentos de MGE y las fracciones de MGE.

# Promedio de recuentos de cada MGE por especie (specI), donde los MGEs son las columnas y las especies (specI) las filas
all_cnt_specI <- db_specI %>%
  select(specI, mge, avg_cnt)   # Selecciona las columnas 'specI' (especie), 'mge' (MGE), y 'avg_cnt' (promedio de recuentos)

all_frac_specI <- db_specI %>%
  select(specI, mge, frac)      # Selecciona las columnas 'specI' (especie), 'mge' (MGE), y 'frac' (fracción de genomas con el MGE)

all_cnt_genome <- db_genome %>%
  select(genomeID, mge, avg_cnt) # Selecciona las columnas 'genomeID' (ID de genoma), 'mge' (MGE), y 'avg_cnt' (promedio de recuentos)

PASO 6: Análisis por especie (specI) a nivel de clase

Se utiliza la prueba de Mann-Whitney para analizar asociaciones de los MGEs a nivel de clase. El análisis se basa en la fracción de genomas por especiación (SpecI) que contiene el MGE para evitar sesgos de muestreo.

# entrada de datos
all_avg_cnt_tax_class <-  db_specI %>%
  select(specI, mge, avg_cnt, class) %>%   # Selecciona las columnas: 'specI', 'mge', 'avg_cnt' y 'class'
  filter(., !grepl("Hotspot", mge)) %>%    # Filtra para excluir los MGEs que contienen "Hotspot" en su nombre
  filter(., !grepl("Cellular", mge))       # Filtra para excluir los MGEs que contienen "Cellular" en su nombre

allMges <- unique(all_avg_cnt_tax_class$mge)  # Extrae los valores únicos de MGEs

# Filtrar para clases con al menos 10 genomas
allClasses <- all_avg_cnt_tax_class %>%
  filter(mge == all_avg_cnt_tax_class$mge[1]) %>%  # Filtra para mantener solo el primer MGE
  group_by(class) %>%   # Agrupa los datos por clase
  summarise(cntClass = n()) %>%  # Cuenta cuántos genomas existen por clase
  filter(cntClass > 9)   # Filtra las clases con más de 9 genomas

# Selección final de datos para el análisis
all_avg_cnt_tax_class_sel_pre <- all_avg_cnt_tax_class %>%
  filter(class %in% allClasses$class)   # Filtra las especies para incluir solo aquellas pertenecientes a clases con al menos 10 genomas

PASO 7: Normalización por tamaño de genoma

Se calcula el tamaño promedio del genoma por cada especie (SpecI) y se normaliza el recuento de MGEs por el tamaño del genoma.

# Promedio de tamaño de genoma por especie (SpecI)
gs_int <- gs %>%
  group_by(SpecI_id_v3) %>%
  summarise(avg_gs = mean(ProteinGeneCounts)) %>%
  dplyr::rename(specI = SpecI_id_v3)

# Unir la información de tamaño de genoma con el promedio de recuentos de MGEs por especie y normalizar los recuentos por tamaño de genoma
all_avg_cnt_tax_class_sel <- left_join(all_avg_cnt_tax_class_sel_pre, gs_int, by = "specI") %>%
  mutate(norm_count = avg_cnt / avg_gs) %>%  # Normalización: se divide el recuento promedio por el tamaño del genoma
  dplyr::rename(count = avg_cnt, avg_cnt = norm_count)  # Renombrar las columnas para mayor claridad

Realizar la prueba de Mann-Whitney para comparar recuentos de MGE entre clases.

MW_all <- NULL
for(i in 1:length(allMges)){  # Iterar sobre todos los MGEs
  mgeX <- allMges[i]  # Seleccionar el MGE actual
  mgeDat <- all_avg_cnt_tax_class_sel %>% filter(mge == mgeX)  # Filtrar los datos para el MGE seleccionado

  MW <- sapply(seq_along(allClasses$class), function(j){
    class_sel <- allClasses$class[j]  # Seleccionar la clase actual
    ingroup <- mgeDat %>% filter(class == class_sel)  # Filtrar datos de la clase seleccionada (ingroup)
    outgroup <- mgeDat %>% filter(class != class_sel)  # Filtrar datos de las clases no seleccionadas (outgroup)

    # Realizar la prueba de Mann-Whitney para comparar los recuentos promedio de MGE entre las clases
    MWout <- wilcox.test(ingroup$avg_cnt, outgroup$avg_cnt, alternative = "greater")
    out <- c(class_sel, MWout$p.value)  # Guardar el resultado de la prueba (clase y p-value)
    return(out)
  })

  MWOut <- as.data.frame(t(MW[2,]))  # Convertir los resultados de la prueba en un data frame
  colnames(MWOut) <- MW[1,]  # Asignar los nombres de las clases como nombres de columna
  rownames(MWOut) <- mgeX  # Asignar el nombre del MGE como nombre de fila
  MW_all <- rbind(MW_all, MWOut)  # Unir los resultados de la prueba para todos los MGEs
}

# Transponer los resultados finales de la prueba
MW_all_mod <- as.data.frame(t(MW_all))

head(MW_all_mod)

                                   IS_Tn                Phage           Phage_like                   CE
Actinobacteria         0.999999917916124                    1                    1                    1
Alphaproteobacteria   0.0178414060867117   0.0001231858382891   0.0588004481841716 8.61021742019938e-11
Bacilli             1.98748444995478e-06 8.27765421556004e-16 7.42579596027798e-13    0.854734318526737
Bacteroidia          0.00833722978655579                    1    0.902740265915529 1.19966727801307e-41
Betaproteobacteria     0.107452414634065 2.00283676907074e-05    0.746214226095515    0.999999817280502
Chlamydiia             0.997521561347641     0.99991406834231    0.988672166822885    0.999936175938603
                                Integron                   MI
Actinobacteria                         1    0.999999678245156
Alphaproteobacteria  0.00014653261414839    0.999997587920911
Bacilli                                1 2.06109350055861e-10
Bacteroidia         9.34842687990597e-06 9.19715441949629e-44
Betaproteobacteria  0.000506083290088997    0.788218472081803
Chlamydiia             0.962626875393123    0.999998724073782

Ajuste de valores p para múltiples comparaciones.

MW_all_adj <- NULL  # Inicializar un objeto vacío para almacenar los resultados ajustados

# Iterar sobre cada columna de los resultados de la prueba de Mann-Whitney
for(k in 1:ncol(MW_all_mod)){
  MW_all_mod2 <- as.matrix(MW_all_mod)  # Convertir el data frame en una matriz para facilitar el acceso a las columnas
  pVec <- c(MW_all_mod2[,k])  # Extraer la columna k, que contiene los valores p de la prueba de Mann-Whitney
  adjP <- p.adjust(pVec, "BH")  # Ajustar los valores p utilizando el método de Benjamini-Hochberg ("BH")
  MW_all_adj <- cbind(MW_all_adj, adjP)  # Unir los valores p ajustados a la matriz final
}

# Asignar los nombres de las columnas originales a los resultados ajustados
colnames(MW_all_adj) <- colnames(MW_all_mod)

# Convertir el resultado final en un data frame
MW_all_fin <- as.data.frame(MW_all_adj)

Crear una tabla binaria con valores p < 0.1 --> 1, de lo contrario 0

MW_all_stat <- NULL  # Inicializar un objeto vacío para almacenar los resultados binarios

# Iterar sobre cada columna de los resultados ajustados (MW_all_fin)
for(l in 1:ncol(MW_all_fin)){
  # Crear una columna "signP" con valor 1 si el valor p es menor a 0.1, y 0 en caso contrario
  MW_test <- MW_all_fin %>% mutate(signP=ifelse(MW_all_fin[,l]>0.1,0,1))
  MW_all_stat <- cbind(MW_all_stat, MW_test$signP)  # Unir los resultados binarios
}

# Convertir la matriz a un data frame
MW_all_stat <- as.data.frame(MW_all_stat)

# Asignar los nombres de las columnas y filas a la tabla binaria
colnames(MW_all_stat) <- colnames(MW_all_fin)
rownames(MW_all_stat) <- rownames(MW_all_fin)

# Sumar los valores de "signP" por fila para obtener el número total de pruebas significativas por MGE
MW_all_stat_sum <- MW_all_stat %>% mutate(sumSign=rowSums(.))

# Agregar los nombres de las filas a la tabla para obtener un formato adecuado
MW_all_stat2 <- cbind(rownames(MW_all_stat), MW_all_stat)
colnames(MW_all_stat2)[1] <- "class"  # Renombrar la primera columna como "class"

MW_all_fin2 <- cbind(rownames(MW_all_fin), MW_all_fin)
colnames(MW_all_fin2)[1] <- "class"

PASO 8: Tabla con pvalues y especies

#  1. Reorganizar el dataframe 'MW_all_fin2' de formato ancho a largo (long format).
# Esto es útil para preparar los datos para ggplot o análisis por variable.
melted_specI_class <- reshape2::melt(MW_all_fin2)

# 2. Añadir una columna 'signP' que marque con "*" si el valor (p-valor) es significativo (menor o igual a 0.05).
# Si el valor es mayor a 0.05, deja la celda vacía.
melted_specI_class1 <- melted_specI_class %>%
  mutate(signP = ifelse(value > 0.05, "", "*"))

# 3. Calcular el promedio de 'count' por combinación de clase taxonómica ('class') y elemento genético móvil ('mge'),
# y renombrar la columna 'mge' como 'variable' para que coincida con el dataframe anterior.
all_avg_cnt_tax_class_sel1 <- all_avg_cnt_tax_class_sel %>%
  group_by(class, mge) %>%
  summarise(avg_class = mean(count), .groups = "drop") %>%
  dplyr::rename(variable = mge)

# 4. Unir los datos con los valores derretidos y la información de significancia.
# La unión se hace por las columnas 'class' y 'variable'.
plot_table_w_g9 <- left_join(melted_specI_class1, all_avg_cnt_tax_class_sel1, by = c("class", "variable"))

# 5. (Redundante) Se repite la unión anterior. Puedes eliminar esta línea si no necesitas tener dos versiones del mismo objeto.
plot_table <- left_join(melted_specI_class1, all_avg_cnt_tax_class_sel1, by = c("class", "variable"))

PASO 9: Datos para Mapa de colores para filogenia

Crear el mapa de calor filogenético con normalización de los valores

normalize <- function(x) {  # Función para normalizar los valores entre 0 y 1
  x/max(x)
}

# Crear la matriz de datos para el mapa de calor filogenético
phylo_heatmap_mat <- all_avg_cnt_tax_class_sel1 %>%
  # Filtrar clases que no contienen "NA"
  filter(!grepl("NA ", class)) %>%
  # Convertir los datos en formato ancho (cada variable como columna)
  spread(variable, avg_class) %>%
  # Seleccionar las variables de interés
  dplyr::select(class, IS_Tn, Phage, Phage_like, CE, Integron, MI) %>%
  # Establecer las clases como nombres de fila
  column_to_rownames(var = "class")

# Crear el árbol filogenético manteniendo solo las especies que están en la matriz de datos del mapa de calor
class_tree_w_g9 <- keep.tip(class_tree, tip = rownames(phylo_heatmap_mat))

## Ajuste de colores para el mapa de calor filogenético para datos sesgados
small_value <- unique(sort(unlist(phylo_heatmap_mat)))[2]  # Encuentra el segundo valor más pequeño en la matriz de datos para establecer un umbral
small_value <- small_value - small_value %% 0.001  # Redondea el valor a 3 decimales para crear un valor pequeño ajustado

# Definir los puntos de corte para el mapa de calor según la distribución de los datos
heatmap_breaks <- c(0, small_value, 1, 2, 3, 4, seq(5, 55, 10))

# Definir una paleta de colores basada en viridis, con un sesgo hacia valores más bajos
plot_colors <- c("white", colorRampPalette((viridis(10)), bias = 5)(length(heatmap_breaks) - 2))

# Crear una matriz de significancia (signP) para etiquetar el mapa de calor
sig_mat <- plot_table_w_g9 %>%
  select(class, variable, signP)  # Selecciona las columnas relevantes de los datos

# Filtra las filas que contienen "NA" en la columna "class" y transforma los datos a formato ancho
sig_mat <- sig_mat %>%
  filter(!grepl("NA ", class)) %>%
  spread(variable, signP) %>%  # Transforma los datos para que las variables sean columnas
  column_to_rownames(var = "class")  # Establece la columna "class" como nombres de fila

# Alinea la matriz de significancia con el árbol filogenético
sig_mat <- sig_mat[class_tree_w_g9$tip.label, colnames(phylo_heatmap_mat)]

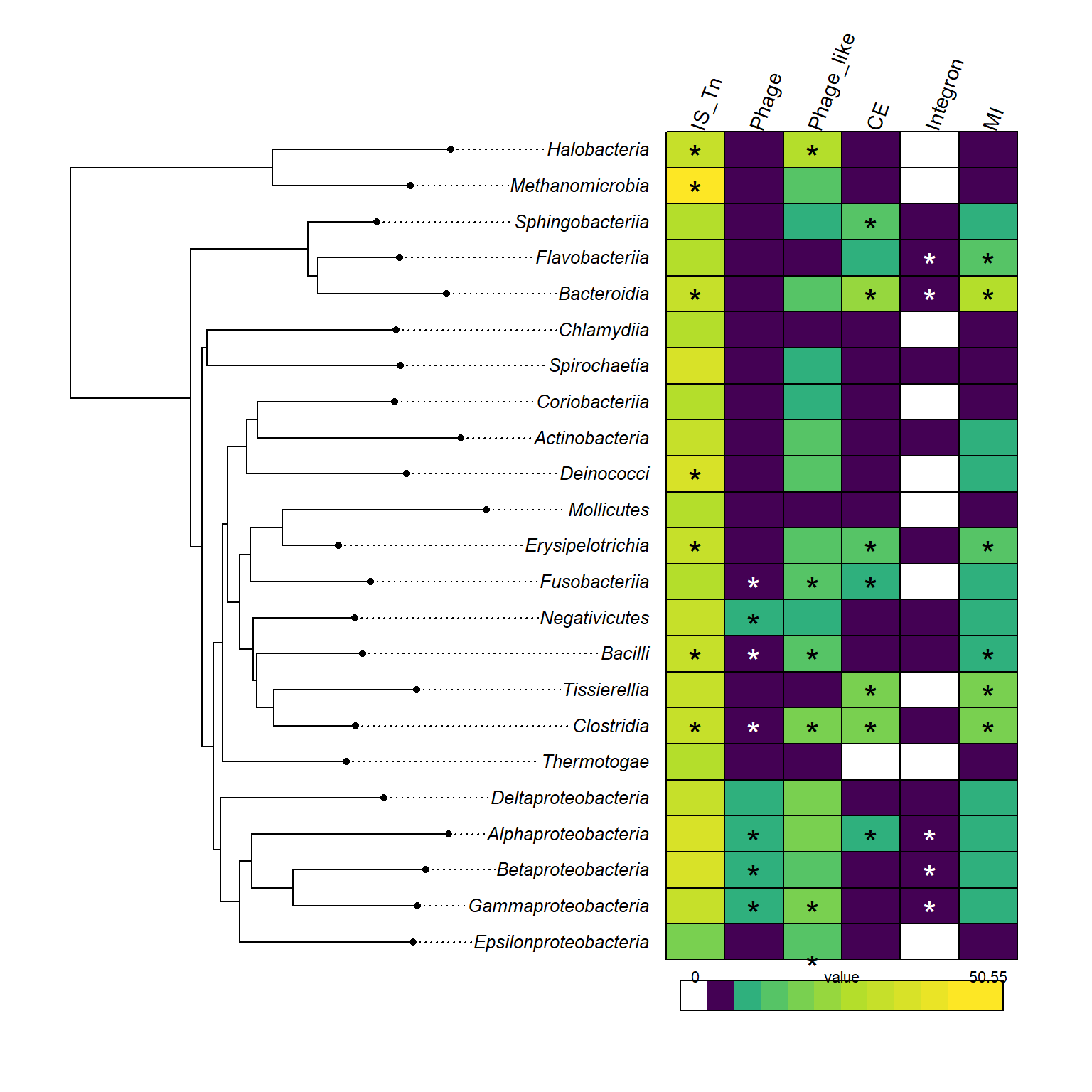

Figura 3B. Mapa de colores

# 1. Extraer coordenadas del heatmap filogenético para añadir anotaciones manuales posteriormente
xx_yy <- phylo.heatmap.coords(
  class_tree_w_g9,           # árbol filogenético de clases
  phylo_heatmap_mat,         # matriz de abundancias promedio por clase y MGE
  fsize = c(0.8, 0.9, 0.7),  # tamaños de fuente (árbol, heatmap, leyenda)
  colors = plot_colors,      # colores personalizados para el heatmap
  grid = TRUE,               # mostrar rejilla en el heatmap
  split = c(0.7, 0.3),       # proporción de espacio entre árbol y heatmap
  lwd = 1,                   # grosor de líneas
  breaks = heatmap_breaks,   # puntos de corte para los colores
  mar = c(1.2,1.2,1.2,1.2)   # márgenes
)

## 2. Generar el heatmap con leyenda incluida, usando los mismos parámetros que el paso anterior
phylo.heatmap.legendmod(
  class_tree_w_g9,
  phylo_heatmap_mat,
  fsize = c(0.8, 0.9, 0.7),
  colors = plot_colors,
  grid = TRUE,
  split = c(0.7, 0.3),
  lwd = 1,
  breaks = heatmap_breaks,
  mar = c(1.2,1.2,1.2,1.2)
)

## 3. Añadir símbolos de significancia ("*") en cada celda de la matriz que lo indique (en 'sig_mat')
for(i in 1:nrow(sig_mat)) {
  for(j in 1:ncol(sig_mat)) {
    if(sig_mat[i,j] == "*") {
      rnm <- rownames(sig_mat)[i]  # nombre de la fila (clase taxonómica)
      cnm <- colnames(sig_mat)[j]  # nombre de la columna (MGE)

      # Añadir el símbolo "*" en la posición correspondiente del heatmap
      points(
        xx_yy$xx[j], xx_yy$yy[i],   # coordenadas x, y para esa celda
        cex = 1.5,                  # tamaño del símbolo
        col = if (phylo_heatmap_mat[rnm, cnm] < heatmap_breaks[3]) "white" else "black",
        pch = "*"                   # símbolo a dibujar
      )
    }
  }
}

Figura 3A: Filogenia

Obtener el numero de genomas por Class:

genomes_per_class <- db_genome %>%
  distinct(genomeID, class) %>%  # eliminar duplicados por genomeID y class
  group_by(class) %>%
  summarise(n_genomes = n()) %>%
  arrange(desc(n_genomes))

genomes_per_class

# A tibble: 60 × 2
   class                 n_genomes
   <chr>                     <int>
 1 Gammaproteobacteria       27249
 2 Bacilli                   25644
 3 Actinobacteria             9859
 4 Betaproteobacteria         3998
 5 Epsilonproteobacteria      2693
 6 Alphaproteobacteria        2001
 7 Clostridia                 1621
 8 Bacteroidia                 570
 9 Spirochaetia                501
10 Flavobacteriia              375
# ℹ 50 more rows

Modificar los nombres en el árbol:

# -------------- Modificaciones de las etiquetas de las especies (numero de geneomas) -------------

species_labels <- class_tree_w_g9$tip.label
# Crear nombres con el número de genomas
new_labels <- paste0(genomes_per_class$class, " (", genomes_per_class$n_genomes, ")")

# Cambiar nombres en el árbol
match_idx <- match(class_tree_w_g9$tip.label, genomes_per_class$class)

# Asegúrate que no hay NA antes de continuar
class_tree_w_g9$tip.label <- ifelse(
  !is.na(match_idx),
  new_labels[match_idx],
  class_tree_w_g9$tip.label
)

# -------------- Obtener el nodo más reciente común (MRCA) para cada grupo -------------------------

# > Obtener el numero del nodo Archaea
node_archaea <- getMRCA(class_tree_w_g9, c("Halobacteria (95)", "Methanomicrobia (89)"))

# > Obtener el numero del nodo Bacterias
# Obtener todos los nodos
all_classes <- class_tree_w_g9$tip.label

# 2. Excluir los que no quieres
excluded <- c("Halobacteria (95)", "Methanomicrobia (89)")
included_classes <- setdiff(all_classes, excluded)

# 3. Obtener el nodo común para los restantes
node_bacteria <- getMRCA(class_tree_w_g9, included_classes)

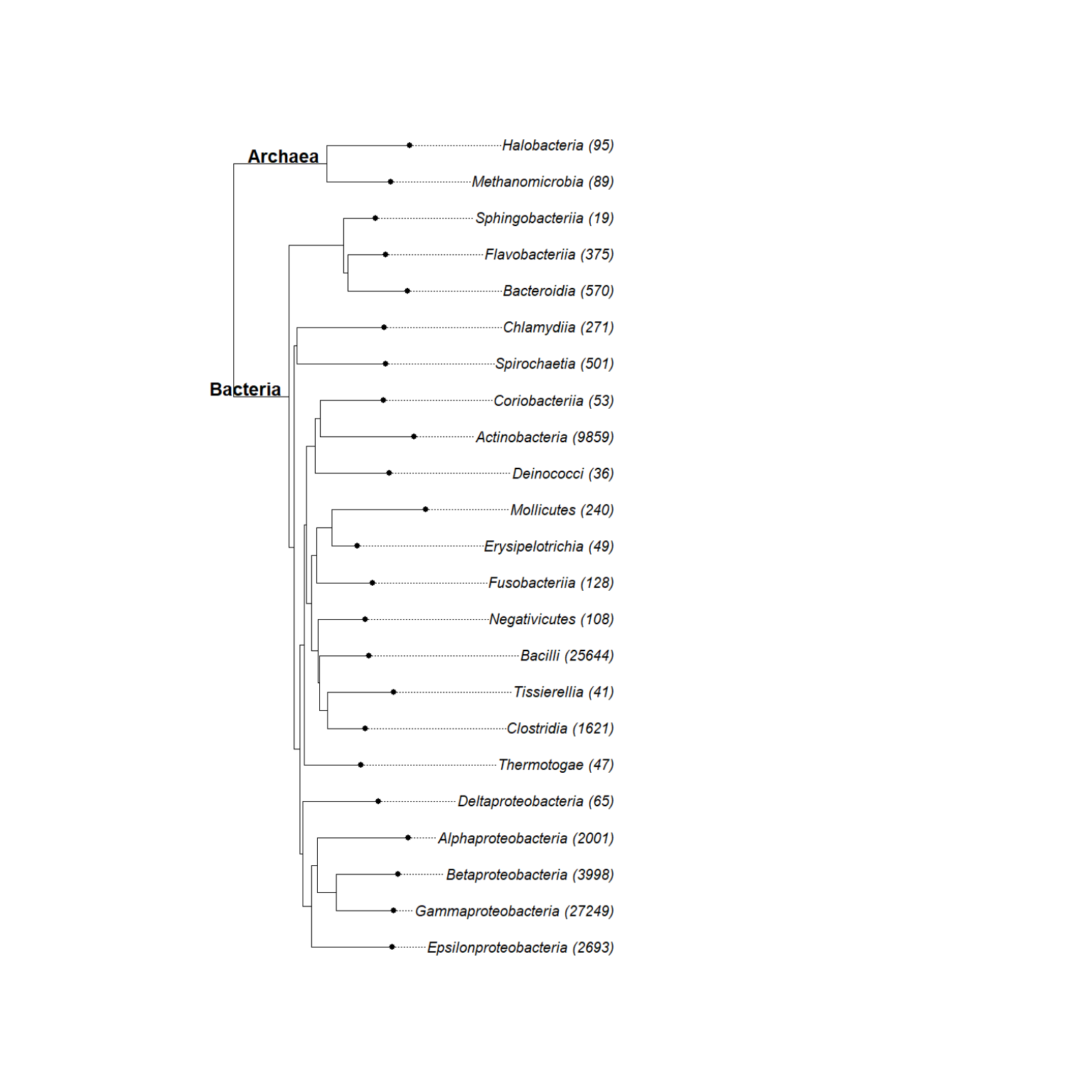

Extraer coordenadas del heatmap filogenético para añadir anotaciones manuales posteriormente:

# Guardar la figura como archivo temporal
tmp_file <- tempfile(fileext = ".png")

# Crear la imagen del árbol + heatmap
png(tmp_file, width = 1000, height = 1500, res = 150)

# Filogenia
xx_yy <- phylo.heatmap.coords(
  class_tree_w_g9,
  phylo_heatmap_mat,
  fsize = c(0.8, 0.9, 0.7),
  colors = plot_colors,
  grid = TRUE,
  split = c(0.7, 0.3),
  lwd = 1,
  breaks = heatmap_breaks,
  mar = c(1.2,1.2,1.2,1.2)
)
# Agregar titulos de los nodos
nodelabels("Bacteria", node = node_bacteria, frame = "none", adj = c(1.1, -0.1), font = 2, cex = 1)
nodelabels("Archaea", node = node_archaea, frame = "none", adj = c(1.1, -0.1), font = 2, cex = 1)

dev.off()

png
  2

# Leer imagen y convertirla en un objeto ggdraw
p_phylo_heatmap <- ggdraw() + draw_image(tmp_file)
p_phylo_heatmap

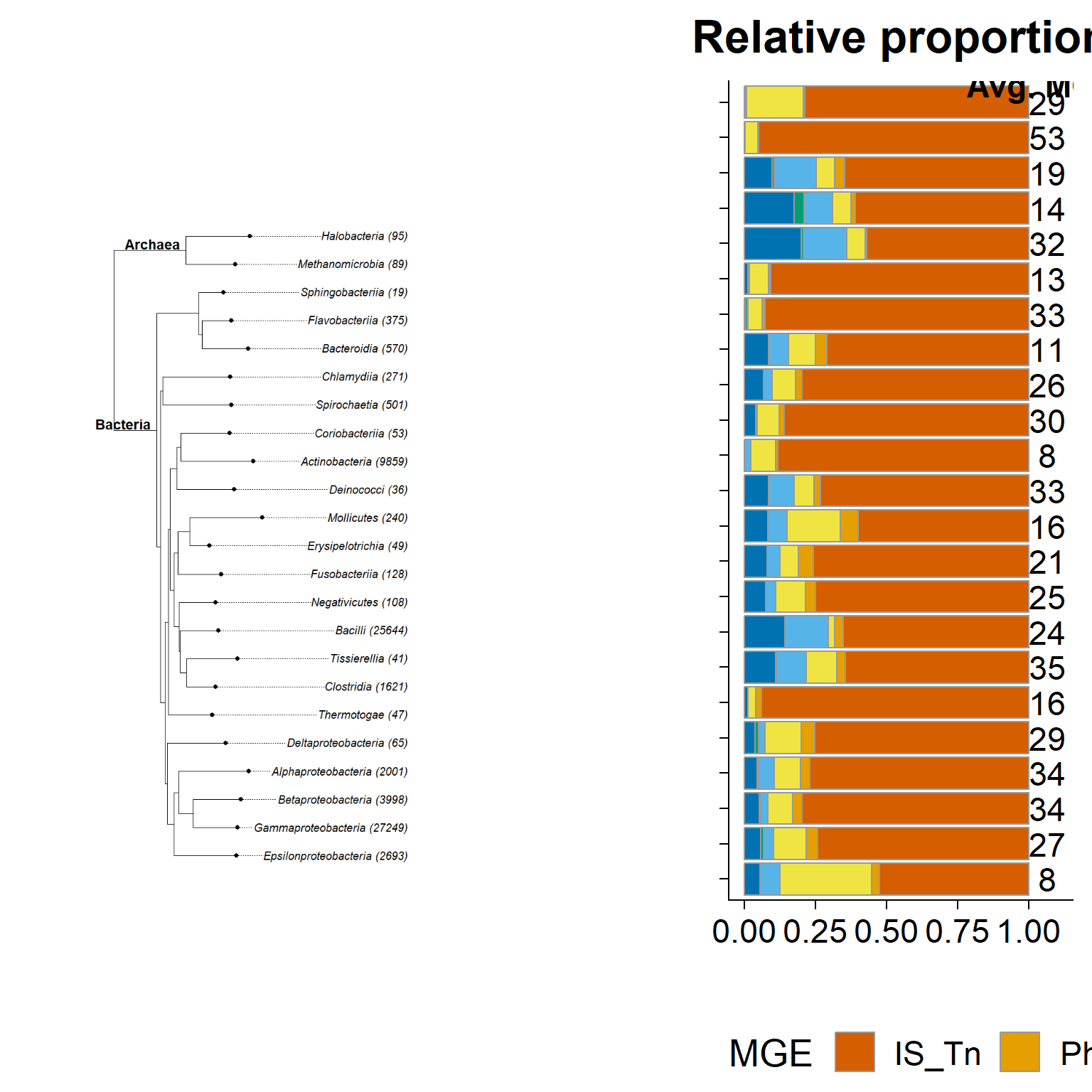

Figura 3A Barplot de abundancia relativa de MGEs por clase taxonómica

# 1. Seleccionar clases que aparecen al menos 10 veces para asegurar una representación confiable.
allclass_all <- all_avg_cnt_tax_class %>%
  # Usar una sola MGE como referencia para el conteo por clase
  filter(mge == all_avg_cnt_tax_class$mge[1]) %>%
  group_by(class) %>%
  summarise(cntclass = n()) %>%
  # Incluir solo clases con al menos 10 ocurrencias
  filter(cntclass > 9)

# 2. Filtrar datos: eliminar MGEs de tipo "Cellular" o "Hotspot" y mantener solo las clases seleccionadas previamente.
all_avg_cnt_tax_class_sel_all <- all_avg_cnt_tax_class %>%
  filter(!grepl("Cellular", mge)) %>%
  filter(!grepl("Hotspot", mge)) %>%
  filter(class %in% allclass_all$class) %>%
  group_by(mge, class) %>%
  # Promediar por combinación de clase y MGE
  summarise(avg_class = mean(avg_cnt), .groups = "drop")

# 3. Calcular la suma total de abundancia de MGEs por clase (para obtener proporciones después)
all_avg_cnt_tax_class_sel_all_mge_all <- all_avg_cnt_tax_class_sel_all %>%
  group_by(class) %>%
  summarise(total_mge = sum(avg_class), .groups = "drop")

# 4. Combinar abundancia promedio por clase y MGE con el total por clase
#    Calcular la fracción relativa de cada MGE dentro de cada clase
all_avg_cnt_tax_class_sel_4bar_all <- left_join(
  all_avg_cnt_tax_class_sel_all,
  all_avg_cnt_tax_class_sel_all_mge_all,
  by = "class"
) %>%
  group_by(class, mge, total_mge) %>%
  summarise(frac = avg_class / total_mge, .groups = "drop")

# 5. Limpiar datos y ordenar clases según el orden filogenético del árbol
barplot_mat <- all_avg_cnt_tax_class_sel_4bar_all %>%
  # Eliminar clases no identificadas
  filter(!grepl("NA ", class))

# Mantener orden del árbol filogenético
barplot_mat$class <- factor(barplot_mat$class,
                            levels = species_labels)

# 6. Preparar datos auxiliares para anotaciones en el barplot (por ejemplo, totales por clase)
barplot_mat_for_n <- all_avg_cnt_tax_class_sel_all_mge_all %>%
  filter(!grepl("NA ", class))
barplot_mat_for_n$class <- factor(barplot_mat_for_n$class,
                                  levels = species_labels)

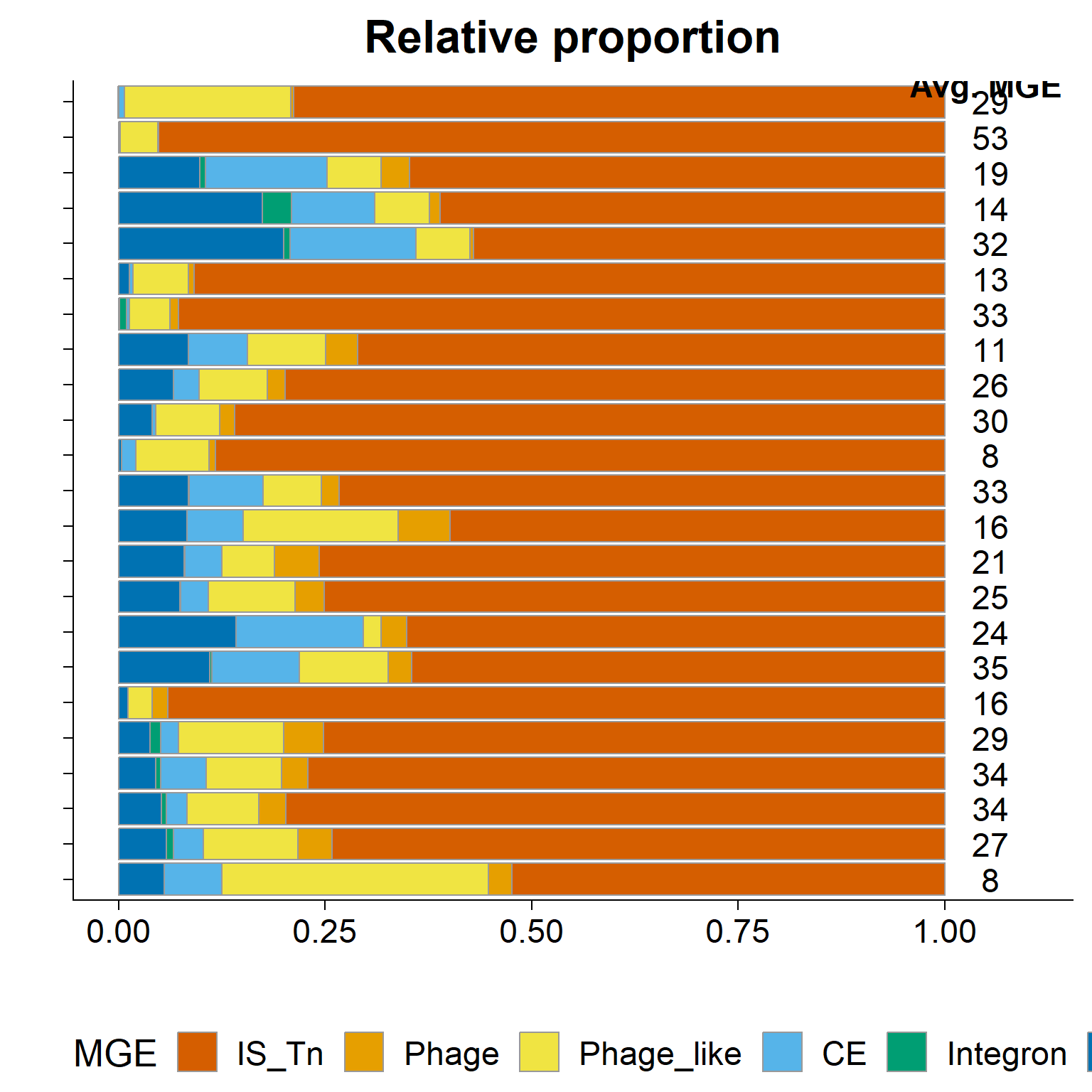

Crear barplot apilado (horizontal) de la proporción relativa de MGEs por clase taxonómica

# Define el orden deseado de las categorías en la leyenda (de MI a IS_Tn)
category_order <- c("MI", "Integron", "CE", "Phage_like", "Phage", "IS_Tn")

# Generar la grafica base
barplot_specI_class_count_all <- ggplot(barplot_mat, aes(y = class, x = frac, fill = mge)) +
   # Barras horizontales, borde gris
  geom_bar(stat = "identity", color = "grey60") +
  # Colores personalizados para los MGEs
  scale_fill_manual("MGE", values = colc)

## Añadir detalles estéticos y anotaciones
Fig3A_barplot <- barplot_specI_class_count_all +
  # Límite extendido para espacio de anotaciones
  scale_x_continuous(
    breaks = c(0, 0.25, 0.5, 0.75, 1.0),
    limits = c(0, 1.1)
  ) +
  geom_text(
    data = barplot_mat_for_n,
    # Mostrar suma total de MGEs por clase
    mapping = aes(y = class, x = 1.05, label = paste("", round(total_mge))),
    inherit.aes = FALSE,
    col = "black",
    size = 6) +
  # Agregar un título en una posición personalizada
  annotate("text", x = 1.05, y = 23.5, label = "Avg. MGE", size = 6, fontface = "bold", color = "black") +
  # etiquetas
  labs(title = "Relative proportion",y = "",  x = "") +
   # Estética limpia estilo Cowplot
  theme_cowplot(font_size = 20) +
  # Etiquetas del eje X horizontales
  theme(
    axis.text.y = element_blank(), #  axis.text.y = element_text(hjust = 0, vjust = 0.5) # Alinear texto del eje Y
    axis.text.x = element_text(angle = 0),
    legend.position = "bottom",       # Leyenda abajo
    legend.direction = "horizontal",  # Disposición horizontal de la leyenda
    plot.title = element_text(hjust = 0.5, size = 24)  # Centrar y estilizar el título
    ) +
  # Asegura que las categorías estén en una sola fila
 guides(fill = guide_legend(ncol = length(category_order)))

Fig3A_barplot

Unir figura

Fig3A_final_plot <- plot_grid(p_phylo_heatmap, Fig3A_barplot, ncol = 2, align = "v", rel_widths = c(1.5, 1))
Fig3A_final_plot

Puedes encontrar el script completo en Figura3_modificado.R.
